Seilwinden im Härtetest: Tipps für den Kauf

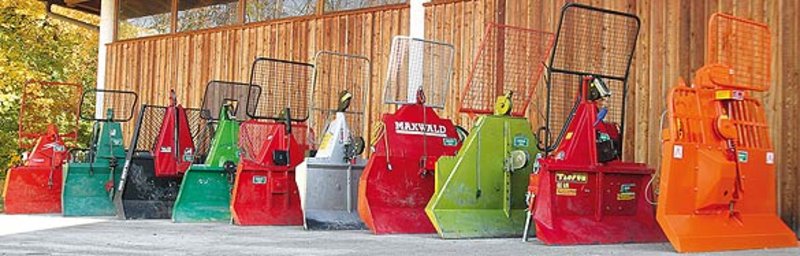

Die forstliche Ausbildungsstätte Ort bei Gmunden des BFW testete gemeinsam mit der Zeitschrift „Der fortschrittliche Landwirt“ und der FJ-BLT Wieselburg zwölf Seilwinden der Sechs-Tonnen-Klasse. Zehn erreichten das Ziel. Zu absolvieren waren ein praktischer Testparcours und eine Dauerbelastung. Dabei wurden viele kleine und auch größere Schwächen aufgedeckt.

In Österreich werden pro Jahr etwa 9 Mio. Festmeter – das sind mehr als die Hälfte des erzeugten Holzes – mit Traktorseilwinden gerückt. Im Bauernwald kommen meist Dreipunkt-Anbauseilwinden zum Einsatz. Mit der Anschaffung einer Seilwinde und einigen Adaptierungen am Traktor lässt sich relativ rasch und kostengünstig eine gute Maschinenkombination für die Holzrückung bereitstellen.

Im Rahmen des Tests musste das Prüfteam bei einigen Seilwinden feststellen, dass nicht das drinnen ist, was draufsteht (Teil 2: Was geprüft wurde). Vor allem der Dauerbelastungstest an der FJ-BLT Wieselburg zeigte viele konstruktive Schwachstellen auf. Entgegen den üblichen Gepflogenheiten bei Vergleichstests wurde den Herstellern angeboten, ihre Schwachstellen zu überdenken und auszubessern.

Einige Hersteller nutzten diese Gelegenheit und merzten ihre Schwachstellen aus, so dass sie auch den Dauerbelastungstest positiv abschließen konnten. Im Einzelfall führte dies sogar zu neuen Konstruktionen. Das heißt aber auch, dass einige Seilwinden unseres Vergleichstests nicht mehr dem derzeitigen Serienstand entsprechen.

Die Testergebnisse der einzelnen Seilwinden finden Sie in der Tabelle, nachfolgend Tipps zum Kauf einer Seilwinde und hier die Antworten auf 9 häufig gestellte Fragen bei der Anschaffung einer Seilwinde.

Die Testmaschinen hatten mit Ausnahme der Maxwald-Winde alle eine eigene Hydraulikversorgung. Bei Seilwinden mit Eigenversorgung erfolgt die Ölversorgung durch eine windenseitige Ölpumpe, die entweder über die Gelenkwelle oder mit einem Elektromotor angetrieben wird. Bei letzteren arbeitet die Ölpumpe nur bei Bedarf, also wenn die Windensteuerung betätigt wird, wodurch eine zeitliche Verzögerung entsteht. Durch den Einsatz eines Druckspeichers kann diese reduziert werden. Die zapfwellengetriebenen Hydraulikpumpen erzeugen fortwährend den nötigen Öldruck – je nach Hersteller 80–160 bar.

Winden, die – wie unser Testkandidat Maxwald – über ein Hydrauliksteuergerät des Traktors versorgt werden, sind in der Konstruktion weniger aufwendig. Für ein reibungsloses Arbeiten muss sichergestellt sein, dass die Betätigung der Windensteuerung auch beim Anheben der Hubhydraulik des Traktors funktioniert.

Die Totmannsteuerung sieht gemäß Önorm-Vorgaben vor, dass bei Unterbrechung der Zuzugstätigkeit die Winde automatisch eingebremst wird, und somit das Seil und die Seiltrommel nicht zurücklaufen kann. Erst durch das Lösen der Bremse wird das Seil wieder freigegeben. Für die Lebensdauer der Seilwinde und aus Sicherheitsgründen ist es wichtig, dass der Übergang von eingebremster Seiltrommel und Zuzug des Seiles ohne Nachlaufen des Seiles erfolgt.

Die Bremse der Seiltrommel muss so konstruiert sein, dass sie unter Belastung lösbar ist. Dazu wird vor dem Öffnen der Sperre das Zugseil kurz angezogen.
Die von uns getesteten Seilwinden arbeiteten, außer der Maxwald-Seilwinde, alle mit einer Bandbremse. Diese sind einfacher in der Konstruktion, haben aber den Nachteil, dass sie sich beim Öffnen schlechter dosieren lassen. Das Bremsband steht in Wechselwirkung mit der Kupplungsbetätigung. Die Haltekraft der Bremse hat die 1,25-fache der maximalen Windenzugkraft zu betragen, ist aber von Faktoren wie Verschleiß, Verglasung, Verschmutzung (insbesondere durch Öl), Wartung und Einstellung abhängig.

Die Kraftübertragung vom Zapfwellenantrieb zur Kupplung und Seiltrommel erfolgt über einen Kettenantrieb oder ein Getriebe. Die meisten Erzeuger verwenden den kostengünstigeren Kettenantrieb. Je nach Konstruktion wird vom Zahnrad auf der Zapfwellenstummelachse direkt oder mit Übersetzung das Zahnrad auf der Kupplungsscheibe durch eine Kette angetrieben. Eine zusätzliche Übersetzung hat den Vorteil der leichteren Geschwindigkeitssteuerung bei besserer Kraftverteilung, aber den Nachteil von zusätzlichen Bestandteilen.

Die Belastung der Antriebskette hängt wesentlich von der Dimension der Zahnräder ab. Ein großer Zahnraddurchmesser an der Kupplungsscheibe reduziert die Kettenbelastung. Duplexketten versprechen einen längeren störungsfreien Einsatz.
Seilwinden mit zwei Zapfwellenstummeln bieten die Möglichkeit bei gleicher Zapfwellendrehzahl mit niedrigerer Seilgeschwindigkeit zu arbeiten, was für den üblichen Forsteinsatz allerdings kaum von Bedeutung ist.

Profiwinden sind häufig als Getriebewinden ausgeführt. Dadurch ist eine längere Lebensdauer bei höherer Belastbarkeit und geringerer Störungsanfälligkeit zu erwarten. Bei den in Österreich produzierten Profiwinden werden Tellerrad-, Schneckenrad- oder Planetengetriebe verwendet.

Bei der Scheibenkupplung wird zur Herstellung des Kraftschlusses über Reibung die Kupplung an die Seiltrommel gepresst. Je nach Konstruktion wird der Anpressdruck entweder hydraulisch durch einen Ringzylinder oder mechanisch durch einen Kupplungshebel, der mittels Stäben oder Kugel eine Exzenterwirkung hat, hergestellt. Der Hebel lässt sich per Hand oder hydraulisch betätigen. Anpressdruck, Kupplungsfläche und Kupplungszustand sind für die erreichbare Zugleistung verantwortlich.

Bei mechanischer Anpressung wird die Kupplung über eine Einstellschraube justiert. Wird zu fest eingestellt, besteht die Gefahr, dass die Kupplung im offenen Zustand noch kraftschlüssig ist und sich das Seil nicht ausziehen lässt. Achtung: Beim Verstellen der Kupplung müssen unbedingt die Herstellerangaben berücksichtigt werden. Der Anpressdruck bei Kupplungen mit Ringzylindern lässt sich über den Arbeitsdruck der Seilwinde regeln. Dieser ist ständig gleich, auch wenn der Kupplungsbelag abgenutzt ist.
Scheibenkupplungen können auch mit mehr Scheiben ausgeführt sein. Die Kupplung hat auch die Funktion der Überlastsicherung und sollte somit das schwächste Element im System sein.

Für den praktischen Betrieb ist es vorteilhaft, wenn die Seiltrommel gut einsehbar ist. Damit lässt sich laufend kontrollieren, wie der Wickelzustand des Seiles auf der Trommel ist, wie viel Seil noch zur Verfügung steht oder ob das Seil eingeklemmt ist.

Seilverwicklungen auf der Trommel entstehen insbesondere beim ungebremsten Nachlassen einer schweren Last, wenn diese hoch angehoben ist. Dabei wird das Seil nur ein kurzes Stück, aber ruckartig ausgezogen und die Trommel läuft nach. Die straffen Wicklungen lösen sich auf und können sich seitlich oder auch seillagenübergreifend verschieben. Das Ergebnis ist ein Verklemmen des Seiles, so dass selbst ein Seilausziehen mit dem Traktor nicht mehr möglich ist. Für diesen Fall soll die Seiltrommel gut erreichbar sein, ohne dass die Winde vorher intensiv zerlegt werden muss. Dieses Problem tritt zwar nicht häufig auf, lässt sich aber vermeiden, indem man die Winde vor dem Lösen des Seiles absenkt oder durch langsames bzw. kurzes Öffnen der Bremse.

Das Mitführen eines Traktoranhängers zur Waldarbeit bringt bei der Waldarbeit im bäuerlichen Betrieb oftmals große Vorteile. Die von den Windenherstellern dafür vorgesehenen Anhängevorrichtungen eignen sich dafür leider nur beschränkt. Wobei das Problem rechtlicher Natur ist, da hinter einem 3-Punkt-Anbaugerät laut Straßenverkehrsordnung kein Anhänger gezogen werden darf. Für Fahrten auf nicht öffentlichen Straßen gilt diese Regelung nicht. Es sollte aber die vom Hersteller angegebene maximale Belastung nicht überschritten werden. Abnehmbare Anhängevorrichtungen sollten bei der Rückearbeit demontiert werden, da es sonst zu Verformungen und Beschädigungen kommen kann.

Das Zugseil stellt ein wesentliches Element bei der Arbeit mit der Seilwinde dar und ist großen Beanspruchungen ausgesetzt. In den meisten Fällen gibt der Windenhersteller an, welches Seil für sein Produkt zu verwenden ist. Dabei ist es erforderlich, dass dieses eine Mindestbruchlast der doppelten maximalen Windenzugkraft aufweist: zum Beispiel sechs Tonnen Windenzugkraft benötigt zwölf Tonnen (~120 kN) Mindestbruchlast des Seiles. Das gilt auch für Zubehörartikel wie Seilgleiter und Anhängeketten.

Steht dem Windenkäufer die Seilauswahl frei, so empfiehlt es sich grundsätzlich ein Seil mit Stahlseele oder verdichteter Machart zu verwenden. Diese werden auf der Trommel nicht so stark gequetscht. Im Seilaufbau sollten die Außendrähte der einzelnen Litzen einen relativ großen Durchmesser aufweisen, um eine geringere Schadensanfälligkeit zu erreichen. Verdichtete Seile haben durch ihre höhere Materialfestigkeit bei gleicher Bruchkraft einen kleineren Durchmesser und ein geringeres Laufmetergewicht. Der Preis ist meist höher.

Aus Gründen der Arbeitssicherheit sind beschädigte Seile und Ketten abzulegen. Ketten sind bei Verformungen der Glieder, Längendehnung über 5 % der Originallänge sowie Verschleiß am Kettenglied um mehr als 10 % der Nennstärke auszuscheiden. Das Ablegen oder Abschneiden des Seiles ist erforderlich, wenn beispielsweise eine größere Anzahl von Drahtbrüchen vorhanden ist, eine Litze fehlt, Abplattungen, Knicke oder Klanken (= überzogene Schlaufen) vorhanden sind oder der Seildurchmesser um mehr als 10 % reduziert ist.

Zwei Hersteller zogen ihre Seilwinden während des Tests zurück. Es waren dies die Winden KMB und Schlang+Reichart. KMB-Technik zog sein Fabrikat nach mehrmaligem Lagerschaden beim Belastungsdauertest zurück und kündigte an, den Test mit einer neuen Windenkonstruktion zu wiederholen. Der vereinbarte Liefertermin konnte leider seitens des Herstellers nicht eingehalten werden.

Bei der Winde Schlang+Reichart wurde beim Belastungsdauertest, der auf fünf Stunden ausgelegt war, nach knapp 20 Minuten das Getriebeöl heiß. Daraufhin zog die S+R Maschinenbau GmbH die Winde vom Vergleichstest zurück.
